Detailní popis produktu

Odtokový žlab betonový s mříží litina - určený pro zabetonování s pojezdovou zátěží 12,5 t

Žlaby jsou vyrobené z vysoce kvalitního betonu třídy C35/45
Nosní oblasti poklopů vyztužené ocelovým nebo pozinkovaným pásem
Žlábek se zakrývá roštem, který je na přišroubovávní (zajištění před odcizením)
Hladký povrch zajišťuje rychlý průtok vody
Správná montáž zaručuje vysokou odolnost proti zatížení

Návod na montáž betonových žlabů:

1. Připravit vhodné podloží (viz obrázek)
2. Vykolíkovat, pomocí kolíků zatlučených do země a provázku vedeného od kolíku ke kolíku, průběh kanalizace
3. Připravit výkop dostatečně široké rýhy, musí být zajištěná možnost min 10 cm (třída A15)betonového lůžka.Pro větší zatížení je nutno zohlednit přípustné zatížení podloží, nebo vymezit přípustné zatížení dna výkopu. Dodržovat v pokynech pro montáž uvedené domněnky předpokladané pro zatížení dané třídy, minimální kvalitativní parametry betonu.
4. Uložit v ryze, na předem připraveném betonu první žlab. Po lehkém zavadnutí doplnit strany žlabu, tak aby byl vytvořen kolem žlabu betonový pruh.
5. Další úseky odvodňovacích žlabů pokládat rovně, neboť neexistuje možnost opravy uložení po vyschnutí malty.
6. Spárovat rychleschnoucí maltou, umístěním malty na čelní stranu odvodnění a dotlačením a to položením následujicího prvku.
7. Žlaby by měly být uloženy 3 - 5 mm pod povrchem.
8. Ke žlabu přiléhající vrstva plaště musí být provedená tak, aby žádné horizontální síly se napromítaly na stěny odvodňovacího žlabu.
9. Ověřění správnosti montáže spočíva v ověření přímočarosti uložení žlabů a ověření těsnosti spojů provedením testu vodou

Výrobce nodpovídá za problémy vzniklé nesprávnou montáži odvodnění!

Použití: stezky pro chodce a cyklisty, prostory budov pro bydlení, zahrady, terasy, vstupy do budov, vjezdy do garáží, parkoviště, podníková nádvoří, výrobní haly, čerpací stanice atd.

Technické parametry:

• délka - 1000 mm
• šířka - 150 mm
• výška - 150 mm
• váha - 41 kg
• poklop - litinová mříž
• zatížení - 12,5 t
• Materiál mříže: šedá litina (technická slitina železa s uhlíkem o obsahu vyšším než 2,14 %)

Dodatečné příslušenství:

• systémové sběrné jimky
• ukončení kanálu úplné

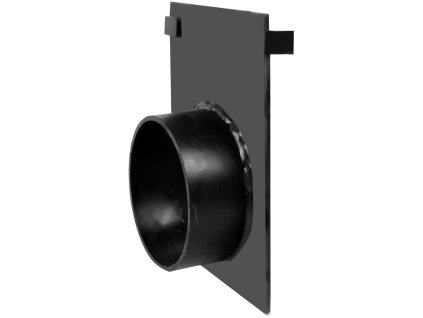

• ukončení kanálu s hrdlem
